DAC Preamp voor Amplimo A60 AMP | Build Log 1

Door rohaantje op woensdag 29 maart 2017 18:56 - Reacties (4)
Categorie: Amplimo amp build, Views: 1.286

In de afgelopen weken zijn verschillende onderdelen voor deze build binnen komen druppelen. In mijn enthousiasme ben ik hier vrolijk mee aan de slag gegaan en vergeten foto's te maken van het bouw proces. Maar gelukkig ben ik nog niet zo ver dat we heel veel gemist hebben.
In de tussentijd heb ik ook besloten om een 3e input te gaan maken. Dit wordt een bluetooth interface.

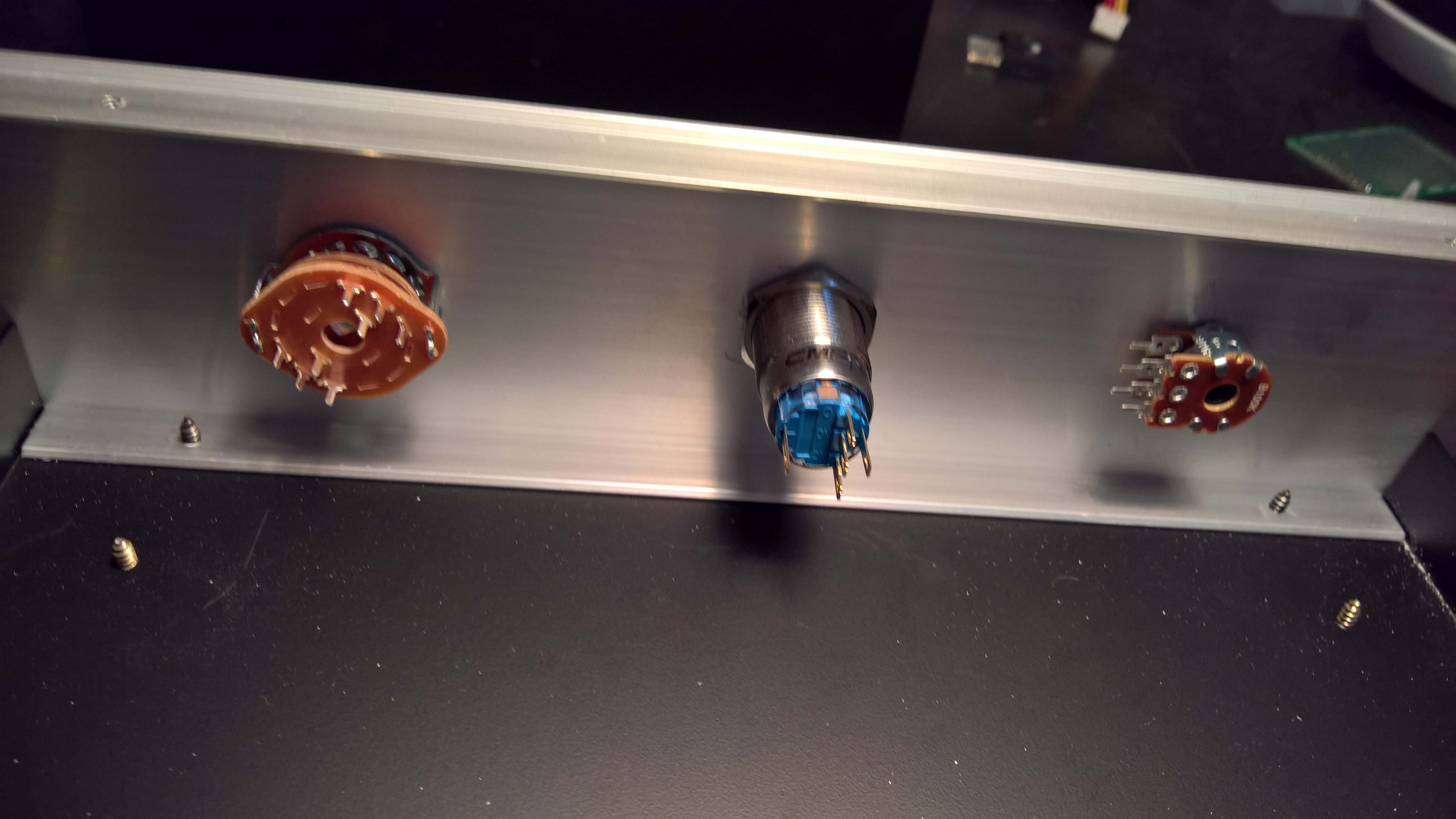

De voorkant:
Het grootste gedeelte van wat binnengekomen is heeft te maken met het exterieur. De behuizing, draaiknoppen, potmeters en powerswitch zijn gearriveerd. Deze zijn dan ook allemaal ingebouwd en dit maakt gelijk een visueel beeld hoe de gehele installatie er uiteindelijk gaat uitzien.

https://tweakers.net/ext/f/wrHgW0rFAXZSdIbs80S9qxNv/full.jpg
https://tweakers.net/ext/f/nYWNJyly5jibzqv2Z7B99OTe/full.jpg
https://tweakers.net/ext/f/FPjec3ETFd4VDo5psainfUtG/full.jpg

De voeding:
Ook is er een deel van de materialen voor de voeding binnengekomen. De trafo heb ik ontvangen van een super meewerkende marktplaats verkoper. Helaas hadden wij een misverstand en kreeg ik eerst een verkeerde trafo. Dit is super opgelost en de verkoper heeft mij voorzien van nog meer onderdelen die ik goed kan gebruiken in deze build.
Ook heb ik de proto boards ontvangen. Deze heb ik een deel voorbereid door hierop connectoren te solderen en de bridge rectifier op een geďmproviseerde manier.
Ik heb alvast de bekabeling voor het 230 circuit gemonteerd. Hier moet alleen nog een IEC connector aan.

https://tweakers.net/ext/f/ZQHJmewR8AVyEw71kANKtkTv/full.jpg
https://tweakers.net/ext/f/4upMvdUkldYMa9SX3OXDwEQ3/full.jpg
https://tweakers.net/ext/f/vGmboScgGzbekUs3Iojt1Dmj/full.jpg
https://tweakers.net/ext/f/ZuLOAxJO3lWmTXANtq7oQ3LH/full.jpg
https://tweakers.net/ext/f/AxAgSPcn6WfWcjWHjSG10YRb/full.jpg

De PreAmps:
De preamps kreeg ik als eerste binnen. Deze heb ik gemonteerd op de protoboards. Samen met een aantal weerstandjes voor de voeding van de preamps. Verder heb ik wat voorbereidingen gedaan voor het verbinden van alle kabeltjes.

https://tweakers.net/ext/f/UxpV6ZdP9OFnb0Y3dkm5eGHD/full.jpg

USB input:
De usb-dac had ik nog liggen. Deze heb ik uit zijn behuizing gehaald en voorzien van pootjes voor montage. Hier twijfel ik nog een beetje of ik gebruik ga maken van de USB-B aansluiting van het bordje zelf of dat ik deze ga verlengen naar een usb-chassisdeel.

https://tweakers.net/ext/f/pZYV2Ul7UH6G6wKy4kMCjAq6/full.jpg
https://tweakers.net/ext/f/e2usZVh3Woqsegmc3PgLhNd4/full.jpg

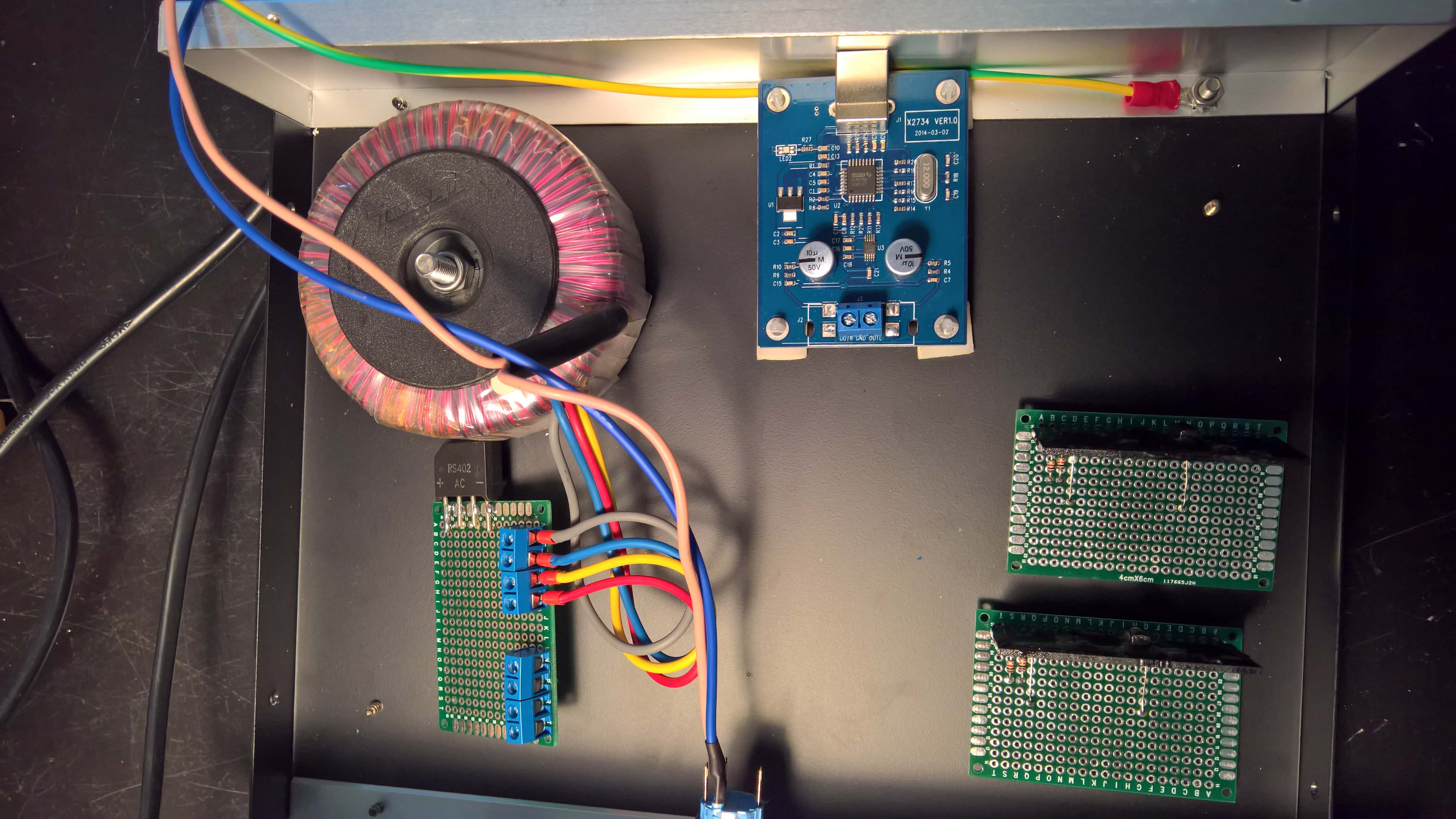

Totaal:
Ondertussen hebben we dus een bijna compleet voedingscircuit. De preamps zijn zover voorbereid dat deze bekabeld kunnen gaan worden. De usb-dac is klaar voor montage. Het is nog wachten op de bluetooth interface, IEC connector en het e.e.a aan chassisdelen en bekabeling.

https://tweakers.net/ext/f/3dhuSZSkihWDWOrzKhS2YG6v/full.jpg

Volgende: DAC Preamp voor Amplimo A60 AMP | Build Log 2 24-04 DAC Preamp voor Amplimo A60 AMP | Build Log 2
Volgende: DAC Preamp voor Amplimo A60 AMP | Parts List 03-'17 DAC Preamp voor Amplimo A60 AMP | Parts List

Reacties


Door Tweakers user Ramon 73, donderdag 30 maart 2017 10:53

Mooi! Nette, cleane build.

Een paar stukjes opbouwende kritiek moeten mij van het hart:
- USB Dac: Gemonteerd op plakvoetjes, dat doet wat afbreuk aan het ruggedized karakter van deze setup. Op termijn gaan die plakvoetjes een keer los, weliswaar over járen maar toch jammer zodra het gebeurt.
- Brugcel (gelijkrichter) is overlappend op de print gesoldeerd. De beste methode is echter om de aansluitingen van de brugcel ín de print te steken. Mocht dat niet (eenvoudig) mogelijk zijn dan zou ik zeker zorgen dat de soldeerverbinding brugcel <-> print minstens 3x draaddiameter lang is en goed vloeit in alle hoeken (IPC-A-610F #7.5.6). Een mogelijk alternatief is om de brugcel met een beugeltje aan de behuizing te bevestigen (ding wordt ook goed warm meestal) en met soepel draad naar de trafo/print te gaan.
- Netschakelaar: het lijkt erop dat de draden tégen de soldeerlippen gesoldeerd zijn, ipv er doorheen. Steek de draden door het gat en zorg ervoor dat 2 parallelle zijden geraakt en gesoldeerd worden (IPC-A-610F #6.11)
- 230V bedrading: Probeer die zoveel mogelijk van de signaalwegen uit de buurt te houden, evt ook draad met aardscherm gebruiken (slechts aan 1 zijde aarden ivm aardlussen!)

Los daarvan gaat het allemaal werken, maar met een beetje TLC wordt je build onverwoestbaar.

Door Tweakers user rohaantje, donderdag 30 maart 2017 17:05

Ramon 73 schreef op donderdag 30 maart 2017 @ 10:53:
Mooi! Nette, cleane build.

Een paar stukjes opbouwende kritiek moeten mij van het hart:
- USB Dac: Gemonteerd op plakvoetjes, dat doet wat afbreuk aan het ruggedized karakter van deze setup. Op termijn gaan die plakvoetjes een keer los, weliswaar over járen maar toch jammer zodra het gebeurt.
- Brugcel (gelijkrichter) is overlappend op de print gesoldeerd. De beste methode is echter om de aansluitingen van de brugcel ín de print te steken. Mocht dat niet (eenvoudig) mogelijk zijn dan zou ik zeker zorgen dat de soldeerverbinding brugcel <-> print minstens 3x draaddiameter lang is en goed vloeit in alle hoeken (IPC-A-610F #7.5.6). Een mogelijk alternatief is om de brugcel met een beugeltje aan de behuizing te bevestigen (ding wordt ook goed warm meestal) en met soepel draad naar de trafo/print te gaan.
- Netschakelaar: het lijkt erop dat de draden tégen de soldeerlippen gesoldeerd zijn, ipv er doorheen. Steek de draden door het gat en zorg ervoor dat 2 parallelle zijden geraakt en gesoldeerd worden (IPC-A-610F #6.11)
- 230V bedrading: Probeer die zoveel mogelijk van de signaalwegen uit de buurt te houden, evt ook draad met aardscherm gebruiken (slechts aan 1 zijde aarden ivm aardlussen!)

Los daarvan gaat het allemaal werken, maar met een beetje TLC wordt je build onverwoestbaar.
- in principe ga ik alle boards vastzetten met deze plakvoetjes. Maar met de usb dac wil ik wel iets gaan doen. Vooral omdat je de usb stekker in en uit gaat pluggen.
- Helaas past de brugcel niet door de gaten van de print. Maar deze is eigenlijk ook veel te log voor dit project. Ik ga hiervoor een andere inzetten die beter past bij het project.
- De draden zij wel door de pinnen heen gehaald en daarna vast gesoldeerd.
- in deze build wil ik 2 kanten van de versterker maken. Links voor het power-circuit, rechts voor het audio circuit. Bij het audiocircuit wordt allemaal afgeschermde bekabeling gebruikt, die op zijn beurt ook weer wordt geaard op 1 punt. Hierbij is ook rekening gehouden met de volume knop. Deze hoeft niet geďsoleerd aangesloten worden op de pre-amps, alleen raden ze aan om deze kabels te twisten.

[Reactie gewijzigd op donderdag 30 maart 2017 17:08]


Door Tweakers user evilution, donderdag 30 maart 2017 19:22

Ben het wel eens met de kritiek op de afwerking. Een klein beetje TLC zoals genoemd, kan hier echt een groot verschil maken gezien het potentiële karakter van deze set.

Tip: lees dit even door voor wat betreft veiligheidsaspecten.

Door Tweakers user Ramon 73, vrijdag 31 maart 2017 08:13

rohaantje schreef op donderdag 30 maart 2017 @ 17:05:
[...]

- in principe ga ik alle boards vastzetten met deze plakvoetjes. Maar met de usb dac wil ik wel iets gaan doen. Vooral omdat je de usb stekker in en uit gaat pluggen.
Kán natuurlijk, plakvoetjes. Maar o zo zonde van deze build......
Aan een Cartier horloge van ¤10k doe je toch ook geen horlogebandje uit de graaibak?
